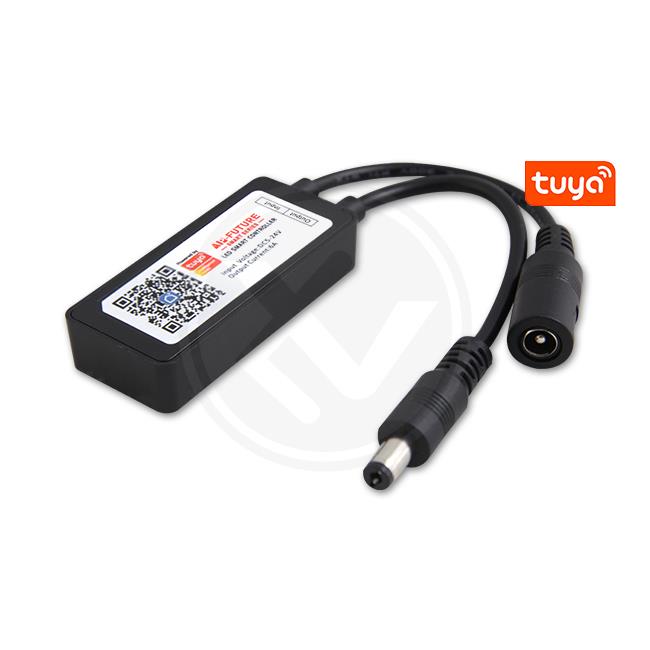

LED ovladač stmívač 1 kanál, pro ovládání a stmívání RGB LED pásků.

rozměry: 57 x 26 x 12 [mm]
napájení: 5-24V
max zatížení: 12V 6A (72W), 24V 6A (144W)
napájení vstup: jack DC 2,1/5,5mm
výstup na LED pásek: 4pin (+GRB)
stupeň krytí: IP20

způsob komunikace ovladače se chytrým telefonem: WIFI aplikace SMART TUYA, spolupracuje s asistenty hlasového ovládání: ALEXA, Siri, Alisa, Google Assistant...

Postup připojení:

Připojte LED pásek (5-24V) k přijímači/ovladači a ke zdroji napájení (5-24V), pásek se rozsvítí a začne blikat.

Naskenujte QR kód z návodu nebo z těla stmívače a nainstalujte aplikaci SMART LIFE.

Vytvořte si účet (zde zadejte e-mailovou adresu) a heslo, následně vám bude na e-mail odeslán 6-ti místný ověřovací kód, který musíte do 60 vteřin v aplikaci zadat a potvrdit.
Zmáčkněte tlačítko „ON“ na těle přijímače/ovladače po dobu pěti sekund, pásek se rozbliká rychleji a spustí se párovací proces s aplikací v telefonu.

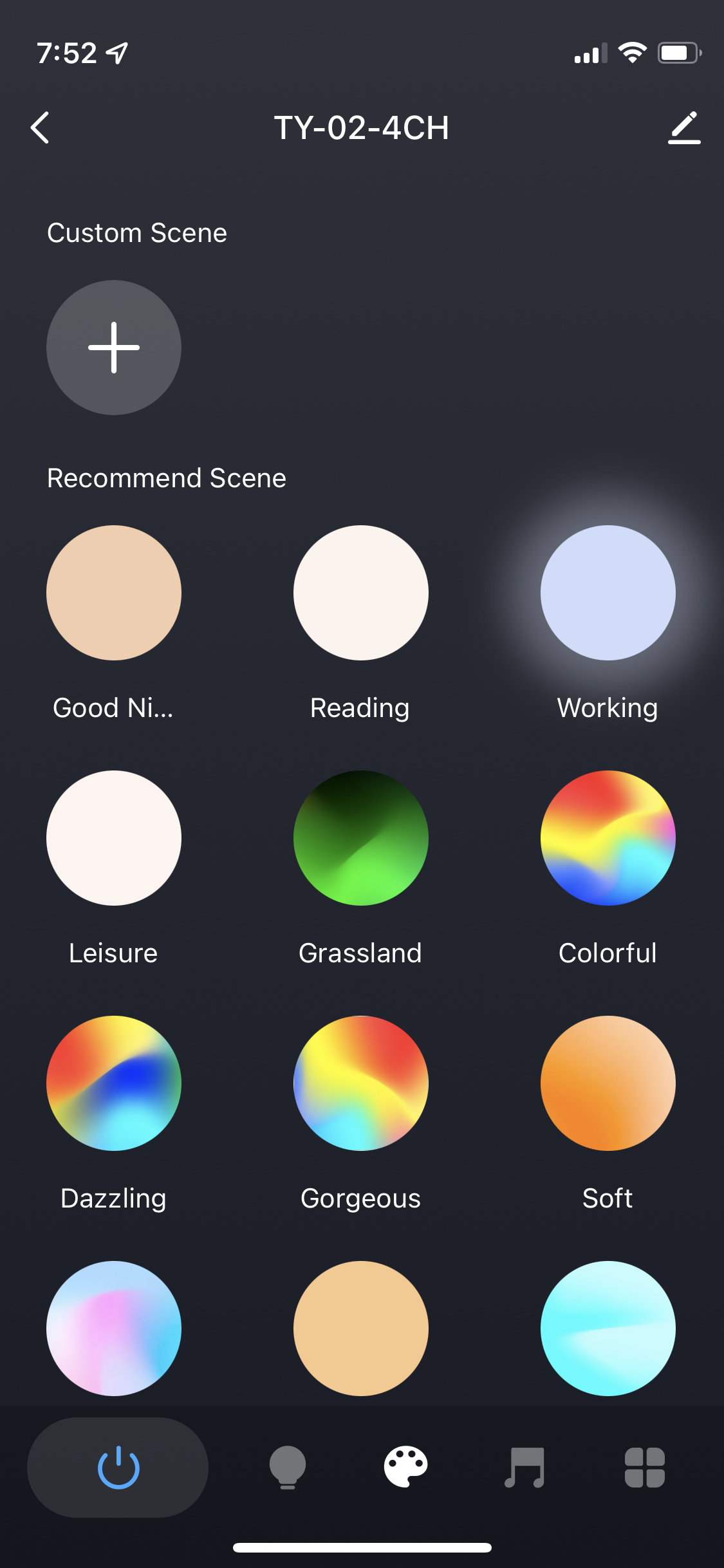

Povolte přístup k vaší WIFI – párovací proces se dokončí a můžete LED pásek ovládat manuálním nastavením nebo předvolenými programy

Maximální zatížení LED ovladače/přijímače je 6A
Například:
max 6m LED jednobarevného pásku 12V, 12W/m nebo 12m LED pásku 24V, 12W/m
max 5m LED pásku RGB 12V, 14,4W/m nebo 10m LED pásku RGB 24V, 14,4W/m
max 5m LED pásku RGBW 12V, 14,4W/m nebo 10m LED pásku RGBW 24V, 14,4W/m

Poznámka:

Připojení zdroje k přijímači/ovladači:

JACK typu 2,1/5,5 (kat.č.: A-042)

Připojení LED pásku k přijímači/ovladači:

LED pásek jednobarevný = JACK typu 2,1/5,5 (kat.č.: A-042)

LED pásek RGB  = 4pin konektor (kat.č.: A-028)
LED pásek RGBW = 5pin konektor (kat.č.: A-034)
