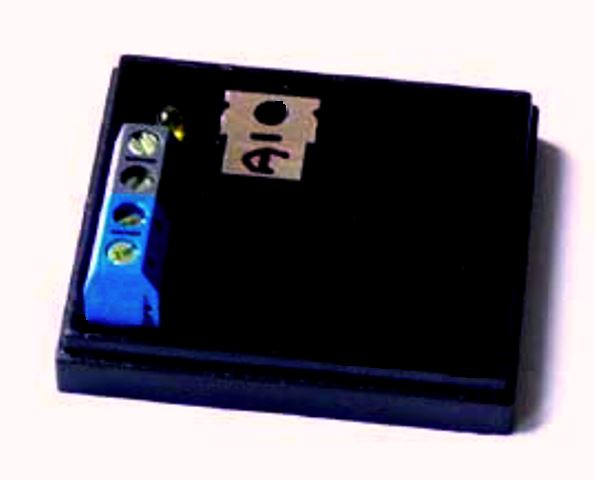

Úvod » Ovládání pro LED pásky » LED dotykový senzor pro instalaci do nábytku
Výhody:
Senzor neobsahuje žádné mechanické části a proto se nedá poškodit jako běžné mechanické spínače. Z tojo plyne neomezená životnost senzoru. Senzor je zalit a je tak odolný i proti polití vodou. Instalace nezasahuje do povrchu předmětu - tedy jednoduchá montáž bez rizika poškození povrchu předmětu. Rozvod je řešen bezpečným napětím a instalace může být přímo na hořlavý podklad. Také není třeba dělat revize rozvodů s nízkým napětím.
Použití:
Všude tam, kde chceme efektivě a spolehlivě spínat Na senzoru je indikační dioda LED, která indikuje stav sepnuto.
Instalace:
Senzor se přilepí na zadní plochu předmětu, kde má být senzor použit a to oboustrannou lepící páskou. Pouze je vhodné plochu odmastit. Plochy pro upevnění senzoru, tvořené čistým dřevem nebo dřevotřískou je třeba natřít lakem lakem, aby na materiálu držela oboustranně lepící páska.
Upozornění: Pozor, senzor se nesmé během zkoušení nebo provozu pohnout, jinak dojde k narušení kalibrace senzoru. Při opětovném připojení napájení se senzor zkalibruje na novou pozici. Musí se tedy použít pouze kvalitní oboustranně lepící páska s dlouhodobou stabilitou nebo přilepit senzor silikonem.
Připojení:

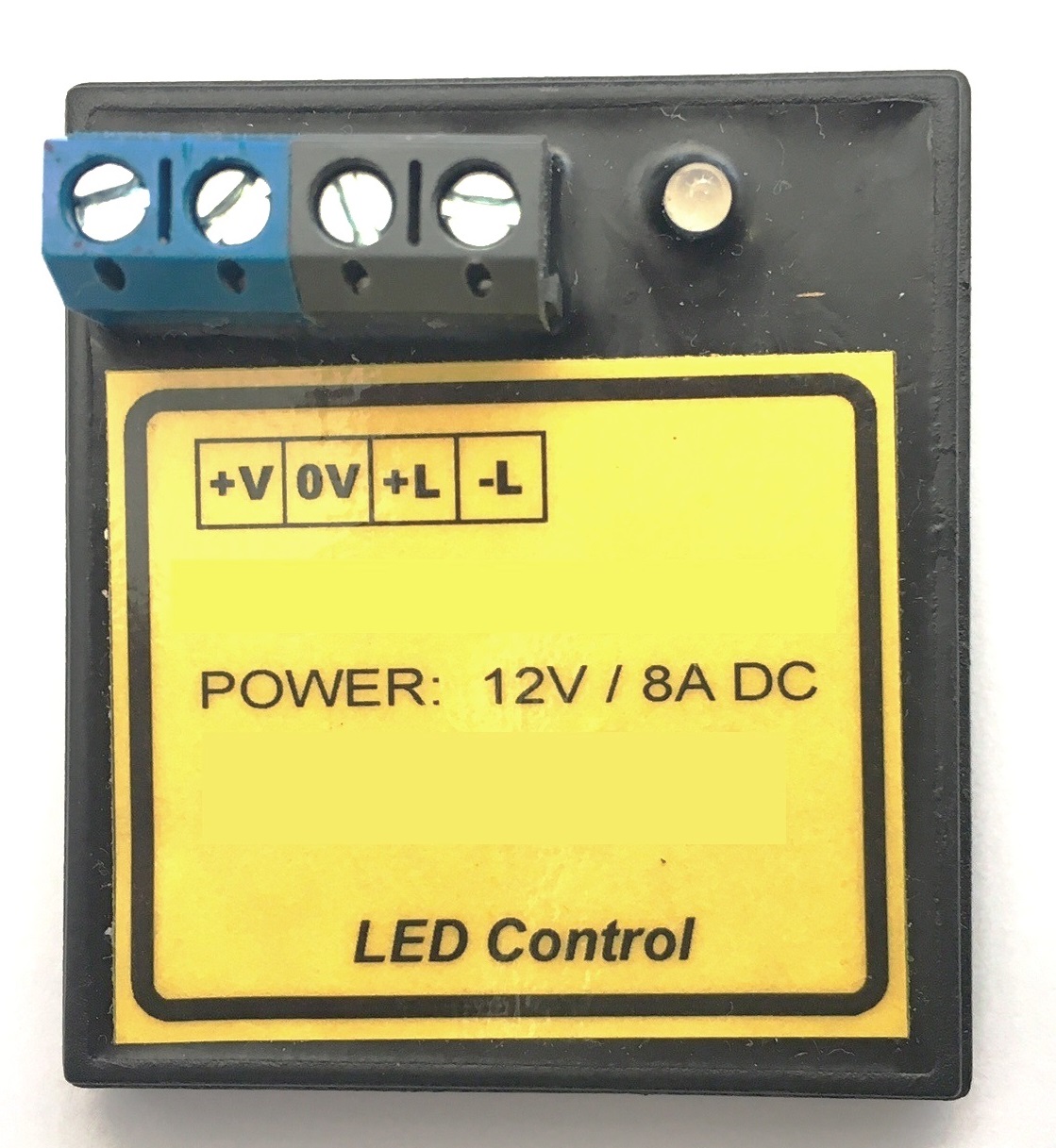

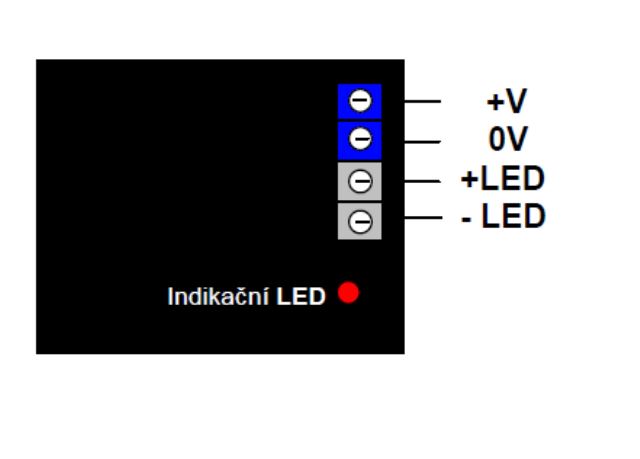

Na senzoru jsou dvě svorkovnice. Modrá je pro připojení napájení ze zdroje a šedá je pro připojení LED světla nebo soustavy s diodami LED. Připojení vodičů vodičů je poslední práce kolem senzoru. Po připojení je vhodnější použít vodiče v lankovém provedení. Senzor je chráněn proti přepólování napájecího napětí,
Technická specifikace:
Napájecí napětí: | 12-24V DC |
Klidový proud: | 10mA max. |
Spínací proud: | 4A max. trvale |
Rozměry: | 43 x 48 mm x 9 mm - se svorkovnicí 18 mm |
Citlivost: | do 3 cm - pro materiál dřevo, varianta C |
Varianta dle citlivost: | C (C je nejcitlivější) |
